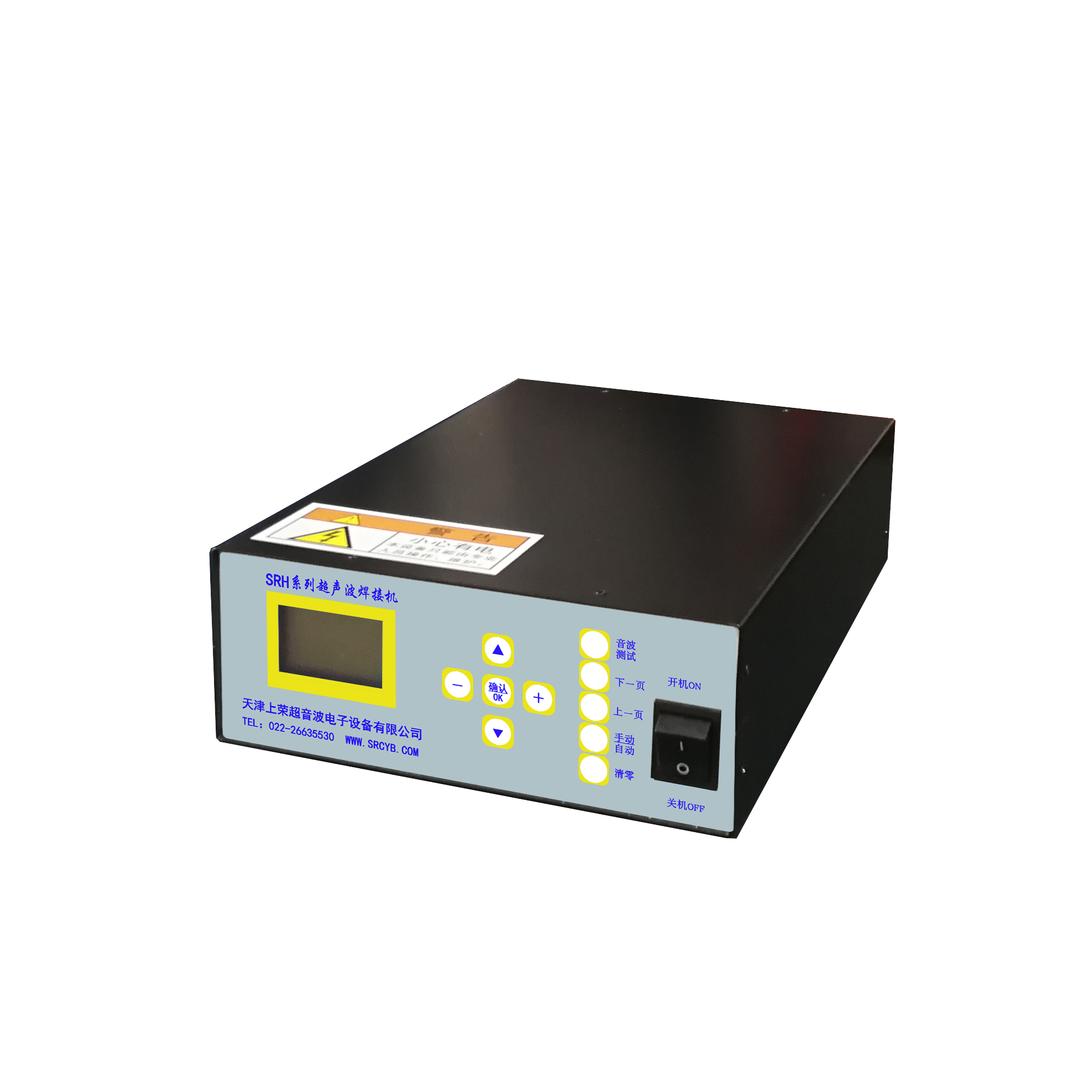

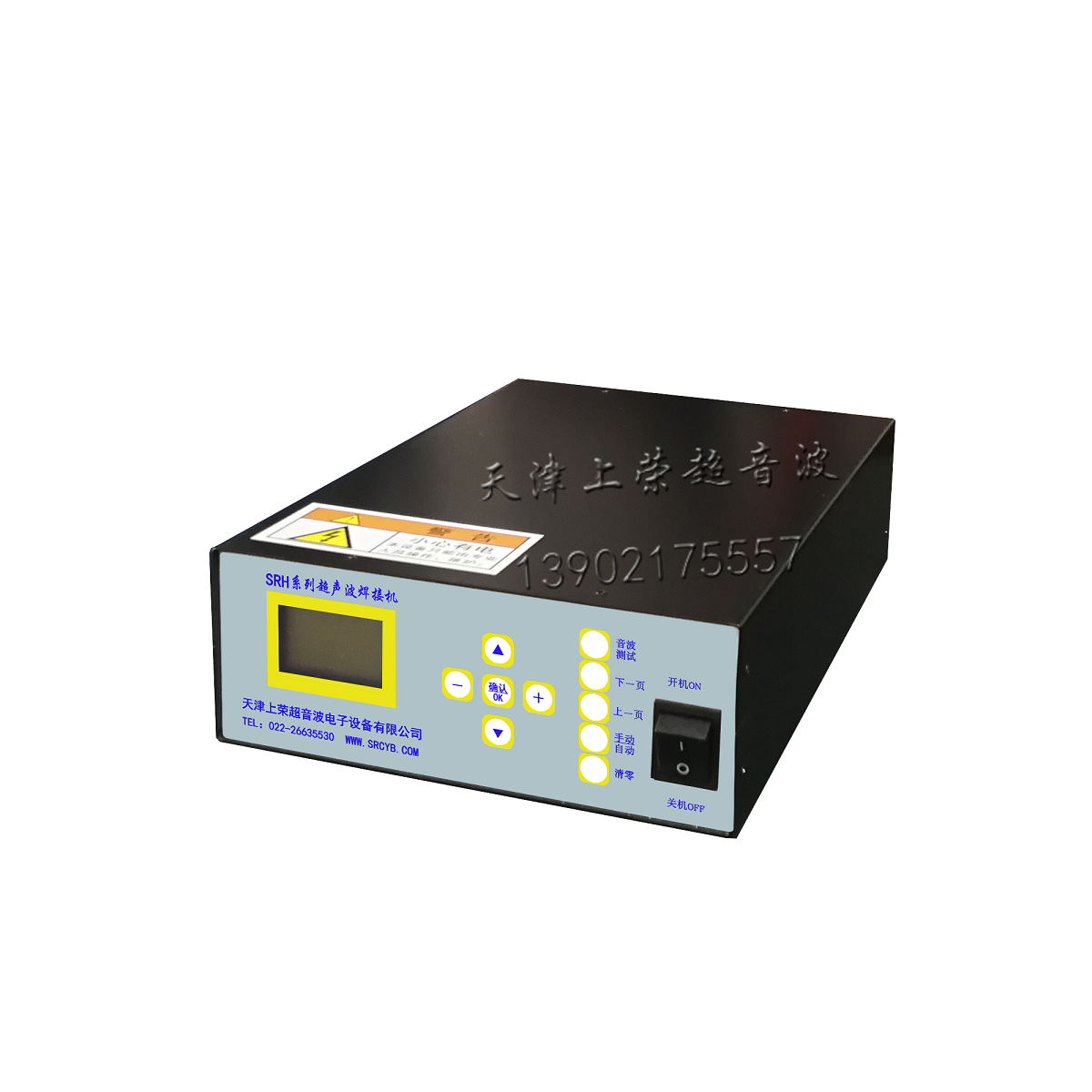

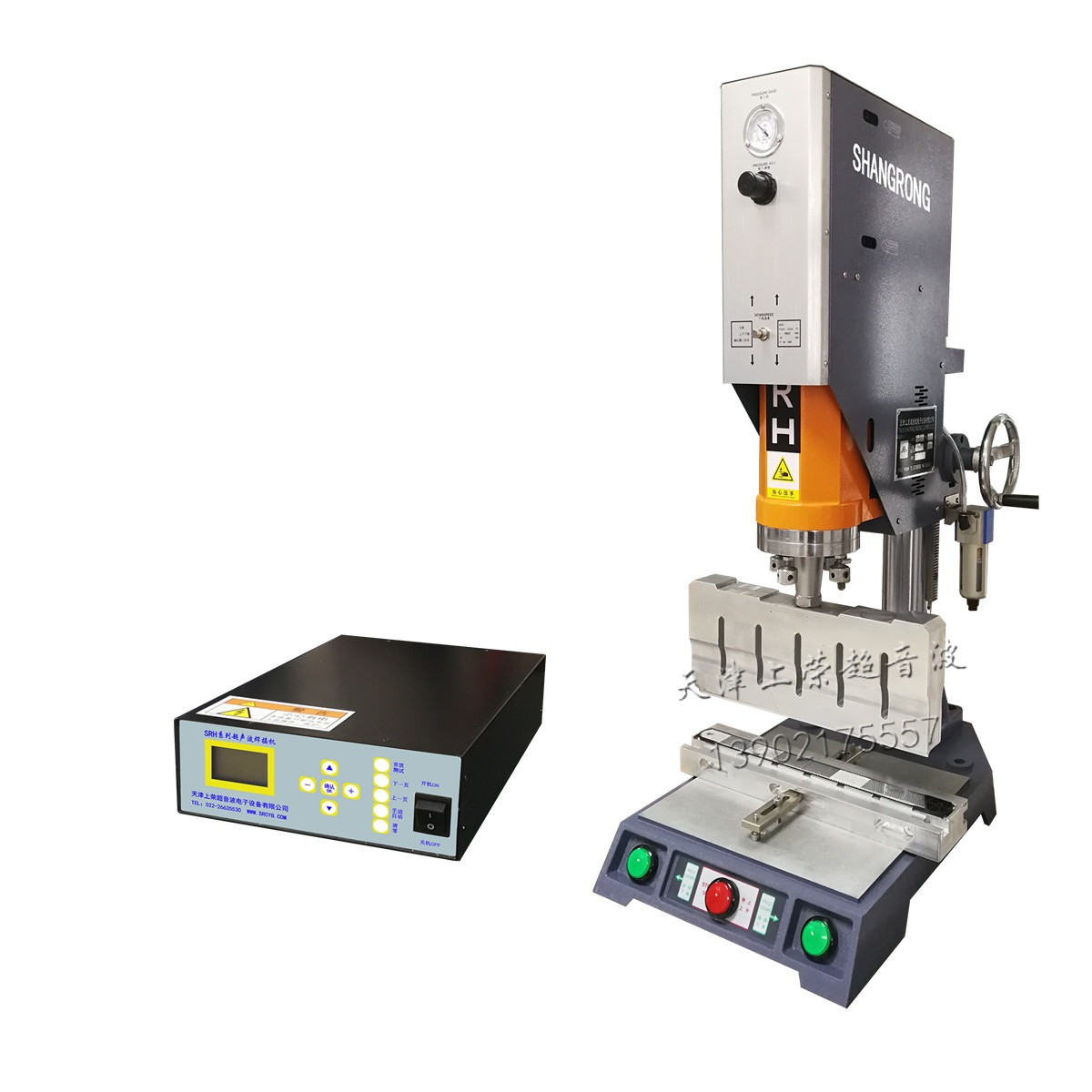

SRH系列超声波焊接机

1、真正全自动追频(AFC)适应各种大小焊模和不同的设计模具,自动追踪频率范围:±400HZ(依15KHZ超声波为例,模具频率在14.40-15.20KHZ可自动频率追踪使用)。追频精度:±5HZ

2、采用CPU计算机监控各程序速度快适应力特强、内置各种保护系统“系统保护监测”功能会对以下情况发生回应:

 压力过高从而导致超载

 超声波发生器电流过大

 焊头、变幅器或者换能器松动或其他故障

 发生器电路失效

 发生器和换能器间的线缆故障

 供电频率不稳自动补偿


3、“自动调谐”功能能使超声波发生器自动跟踪并且补偿焊头频率发生的变化。当温度过高,焊头表面有磨损或有杂物在焊头上时,这种频率变化都会发生。



4、内置全自动恒振幅系统,对不同的气压变化及电压波动自动补偿,可对超声波振幅由10%-100%无级调节,适应不同焊接工件之要求。



5、 采用IGBT做功率放大,反应快,比传统硅功率管反应速度快100倍多,故保护功能更优。

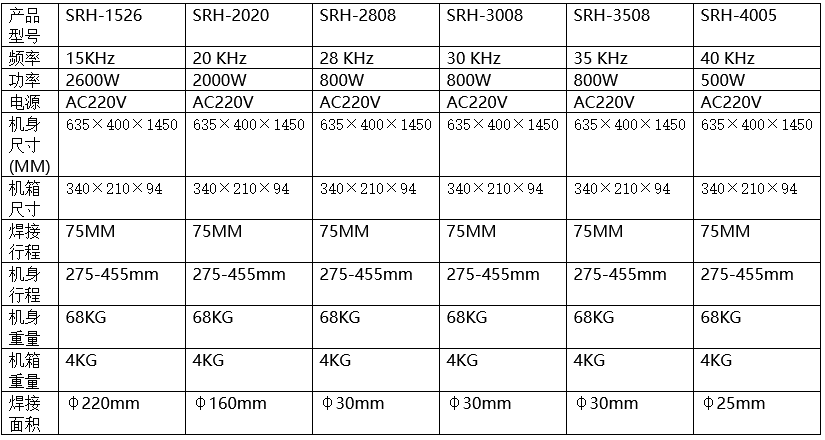

主要技术参数

1、 外型尺寸:长340mm×宽210mm×高94mm

2、 发生器主机净重:4Kg

3、 输出功率:0-2600W

4、 输出电压:0-300V   AC

5、 工作环境温度:+5°C  至  +50°C

6、 正弦谐波参数:≥97%

7、 输入功率因素:≥80%

8、 工作频率:15KHz/20KHz/28KHz/30KHZ/35KHz/40KHz

9、 工作电源:AC220V  50Hz

10、    模具频率范围:±400HZ(以15KHZ超声波为例,模具频率在14.40-15.20KHZ可自动频率追踪使用。)

11、    自动追频精度:±5HZ

12、    功率稳定度:≤ 5%

13、    远程端子动态回应时:≤10ms

14、    过流保护电流:15A

15、    过流保护时间:100ms

16、     过热保护温度:85℃

17、     485通讯

18、    焊接模式:时间、点焊

19、    焊接振幅10%-100%无极可调(1%精度)
